Struktur design af lys styreplade af TFT LCD flydende krystal display modul

Lysstyrepladen (LGP) på TFT LCD-displaymodulet med flydende krystal er et materiale, der fungerer på princippet om lysrefleksion og lysspredning. Dette papir introducerer hovedsageligt det strukturelle design af lysstyrepladen på TFT-skærmen med flydende krystal. De vigtigste evalueringselementer omfatter produktionsmetode, monteringsstruktur, effektivt lysemitterende område og mellemrum, positionsfiksering og warpage-kontrol.

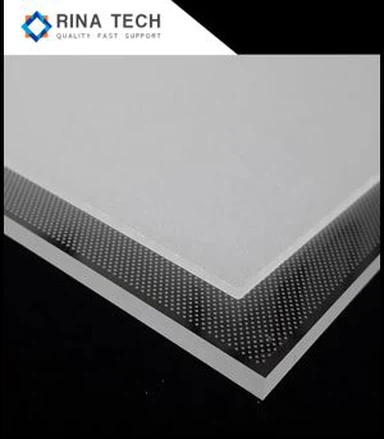

1. Produktionsmetode. Lysstyrepladen dannes normalt ved sprøjtestøbning og skæring. Sprøjtestøbning bruger sprøjtestøbningsprocessen til at injicere plastpartikler i lette styreplader med glat overflade på den ene side og optiske prikker på den anden side, såsom ultratynde lysstyreplader og små lysstyringsplader. Skæring for at lave en lysstyreplade er at bruge en stor lysstyreplade til at skære i den ønskede form på lysstyrepladen og derefter bruge et materiale med høj reflektivitet og ingen lysabsorption på siden af den skårne lysstyreplade og bruge en serigrafiproces i bunden af lysstyrepladen. Udskriv med cirkulære eller firkantede prikker for at diffundere lys. Når lyset rammer prikkerne, reflekteres lyset i alle retninger, og derefter ødelægges refleksionsbetingelserne, og lyset udsendes fra forsiden af lysstyrepladen. For at sikre, at sandsynligheden for, at lys reflekteres i alle retninger, er nogenlunde den samme, og for at få lysstyrepladens lysemitterende overflade til at udsende lys ensartet, skal der anvendes forskellige densitets- og forskellige størrelser af prikker. Som et sæt er der også en reflekterende film under lysstyrepladen, som bruges til at reflektere lyset lækket fra bundfladen tilbage i lysstyrepladen for at forbedre udnyttelsesgraden af lys og øge lysstyrken.

For det andet monteringsstrukturen. Monteringsstrukturen på lysstyrepladen er opdelt i to typer: omvendt installation og normal installation. Omvendt installation er at integrere lysstyrepladen og plastrammen i en helhed ved at designe en monteringsstruktur på plastrammen og lysstyrepladen. Lysudnyttelsesgraden for den omvendt monterede lysstyreplade er lav, og den er generelt begrænset til små produkter. Formel installation er at samle en efter en fra bagpanelet, hvilket er mere bekvemt at samle og hovedsagelig bruges til mellemstore og store produkter. Den formelle struktur er let at adskille og omarbejde komponenterne, og ulempen er, at samleprocessen øges. Selvom stigningen i antallet af processer til formel installation fører til en stigning i omkostningerne, er denne struktur til stor hjælp til at forbedre lysudnyttelsesgraden for lysstyrepladen.

3. Effektivt lysemitterende område og mellemrum. Inden for synsvinkelspecifikationen kræves det, at den tilsvarende skærm kan belyses af lys, så designet af lysstyrepladen skal fuldt ud overveje det effektive lysemitterende område. Materialet i lysstyrepladen vil udvide eller trække sig sammen med ændringer i omgivelsesfugtighed eller temperatur, så udformningen af afstanden mellem lysstyrepladen og de tilstødende komponenter skal overveje mængden af ekspansion og sammentrækning ud over tolerancen. Hvis lysstyrepladen forstyrrer forbindelsesstrukturen, vil der opstå støj, når den rystes. Vær særlig opmærksom på udformningen af afstanden mellem lysstyrepladen og plastrammen.

For det fjerde er placeringen fast. Den faste position af lysstyrepladen er designet til at forhindre, at lysstyrepladen løsner sig inden for spalteområdet efter at være blevet påvirket af ekstern kraft. Positionen er fastgjort ved hjælp af konkav-konveks montering. Design den konvekse del på lysstyrepladen og design den konkave del på plastrammen. Udformningen af den konvekse del af lysstyrepladen skal sikre, at problemet med spændingskoncentration ikke opstår efter at være blevet påvirket af ekstern kraft.

5. Warpage kontrol. Warpage er den største defekt i lysstyrepladen. Efter pålidelighedstesten af høj temperatur og høj luftfugtighed vil den ekspandere og kæde på grund af den høje vandabsorptionshastighed. Når lysstyrepladen er skæv, vil det få den tilstødende optiske film til at rynke eller forstyrre skærmen, hvilket resulterer i unormal visning. Som en modforanstaltning skal den tilladte mængde warpage af lysstyrepladen specificeres ved udformningen af lysstyrepladen. Når du fremstiller lysstyrepladen, er det nødvendigt at justere støbeforholdene, og i det strukturelle design er det nødvendigt at øge afstanden mellem lysstyrepladen og plastrammen korrekt.
